คุณสมบัติ:

• แบตเตอรี่ควบคุม10aแสงอาทิตย์แผงควบคุมค่าใช้จ่าย
• การป้องกันอิเล็กทรอนิกส์
• ดำเนินงานโดยอัตโนมัติอย่างเต็มที่
• โหมดค่าpwm( soc)
• ไมโคร- การควบคุมความถูกต้องดิจิตอ
• เหมาะสำหรับทุก12/24vdcโคมไฟ
• ขั้วใหญ่, ระยะทางขนาดใหญ่ระหว่างขั้ว

การใช้งาน

ควบคุมการประจุพลังงานแสงอาทิตย์

1.ความปลอดภัย
การพิจารณาเต็มรูปแบบเพื่อความปลอดภัยของบุคคลและสถานที่ให้บริการเมื่อได้รับการออกแบบผลิตภัณฑ์.
แต่การเชื่อมต่อที่ไม่ถูกต้องอาจทำให้เกิดความล้มเหลวของระบบความปลอดภัยที่เกิดอุบัติเหตุหรือแม้กระทั่ง. สำหรับคุณ
ความปลอดภัยและผลประโยชน์, ดังต่อไปนี้จะต้องปฏิบัติตามกฎระเบียบระหว่างการดำเนินการ.

• การติดตั้งของผลิตภัณฑ์นี้จะต้องเชื้อไฟคำแนะนำของผู้เชี่ยวชาญในสาขานี้.
• ป้องกันไม่ให้น้ำจากการควบคุมนี้, ความชื้นและแมลง, เพื่อหลีกเลี่ยงสั้น- วงจร.
• ให้ห่างจากเด็กและคนที่ไม่สามารถควบคุม
• ให้ห่างจากเครื่องทำความร้อนไฟฟ้าควบคุม, เครื่องทำความร้อนที่มีอุณหภูมิสูงเครื่องใช้ไฟฟ้าและอื่นๆ; หลีกเลี่ยงการควบคุมที่ทุกข์ทรมานจากฉนวนกันความร้อนโดยตรง.
• โปรดตรวจสอบแรงดันไฟฟ้าของแผงเซลล์แสงอาทิตย์, แบตเตอรี่, ก่อนที่จะโหลดและการเชื่อมต่อ. 12vจัดอันดับแรงดันไฟฟ้าเป็น12v, 24vแรงดันไฟฟ้าเป็น24v, 48vแรงดันไฟฟ้าจัดอันดับเป็น48v.
• ตรวจสอบให้แน่ใจเชื่อมต่อระหว่างเสาบวกและลบของแผงเซลล์แสงอาทิตย์, แบตเตอรี่และโหลดที่ถูกต้อง.
• เส้นผ่าศูนย์กลางของสายเคเบิลเชื่อมต่อจะต้องจับคู่กับความต้องการของปัจจุบัน. ไม่ได้ใช้ทินเนอร์เส้นผ่าศูนย์กลางสาย, เส้นผ่าศูนย์กลางทินเนอร์. ความต้านทานขนาดใหญ่, นี้จะทำให้เกิดอุณหภูมิที่สูงขึ้นและอำนาจเอาท์พุทลดลง.
• รวมการจัดอันดับปัจจุบันของแผงเซลล์แสงอาทิตย์และโหลดต้องไม่น้อยกว่าปัจจุบันจัดอันดับของตัวควบคุม.
• ส่วนประกอบของระบบจะต้องอย่างถูกต้องและการเชื่อมต่ออย่างแน่นหนา. ป้องกันการเกิดออกซิเดชันราและขั้ว, เพื่อหลีกเลี่ยงปัญหาการเชื่อมต่อ.

2.คุณสมบัติ
.ควบคุมการประจุพลังงานแสงอาทิตย์mpptmppt10-60: เมื่อเทียบกับปกติค่าใช้จ่ายพลังงานแสงอาทิตย์ควบคุม, นี้ควบคุมmppt
สามารถเพิ่มประสิทธิภาพโดย10- 30.
.การควบคุมนี้สามารถเรียกเก็บและปล่อยในเวลาเดียวกัน.
.นี้ควบคุมmpptsocมีฟังก์ชั่นที่สมบูรณ์แบบ, ควบคุมค่าใช้จ่ายในปัจจุบัน, และจัดหาให้อำนาจในการโหลด.
การทำงาน:

• เสมอเก็บแบตเตอรี่ในสภาพแรงดันเติม.
• ป้องกันไม่ให้แบตเตอรี่จากกว่า- ชาร์จ.
• ป้องกันไม่ให้แบตเตอรี่จากกว่า- ปลดปล่อย.
• ป้องกันไม่ให้แบตเตอรี่จากย้อนกลับชาร์จกับแผงเซลล์แสงอาทิตย์ในช่วงคืน.
• ย้อนกลับขั้วการป้องกันสำหรับแบตเตอรี่
• ป้องกันขั้วกลับสำหรับแผงเซลล์แสงอาทิตย์
• เมื่อแรงดันไฟฟ้าของแบตเตอรี่อยู่ในระดับต่ำ, การควบคุมโดยอัตโนมัติจะตัดโหลดจากระบบ. ถ้าแรงดันไฟฟ้าของแบตเตอรี่จะกลับมาเป็นปกติและโหลดจะเริ่มต้นการทำงาน.
• ฟ้าร้องป้องกัน
• ตามแรงดันแบตเตอรี่เกรด, การควบคุมอัตโนมัติสามารถตั้งค่าใช้จ่าย- ปิดแรงดันไฟฟ้า, โหลด- ปิดแรงดันไฟฟ้า, โหลด- เรียกคืนแรงดันไฟฟ้า.( พารามิเตอร์สามารถเริ่มต้นภายใต้25& #8451; สภาพ, ล็อคโดยซีพียูขั้นตอน, ไม่สามารถปรับ.)
• การควบคุมอัตโนมัติจะชดเชยอุณหภูมิของแรงดันไฟฟ้าชาร์จตามการเปลี่ยนแปลงของอุณหภูมิ.

เตือน:

ก่อนที่จะเชื่อมต่อกับแผงเซลล์แสงอาทิตย์, โปรดเชื่อมต่อกับแบตเตอรี่ควบคุม; ไม่ได้ใช้อุปทานแผงเซลล์แสงอาทิตย์พลังงานให้กับโหลดโดยตรง

บันทึก:

1. ไม่ได้ใช้ตะเกียงจะเรียกเก็บค่าแผงเซลล์แสงอาทิตย์( lamplightจะอ่อนแอเกินไปที่จะเรียกเก็บ
2. แหล่งจ่ายไฟdcเพื่อแทนที่แผงเซลล์แสงอาทิตย์จะทำให้เกิดปัญหาในการควบคุม.
3. เลือกที่เหมาะสมลวดซึ่งมีขนาดเส้นผ่าศูนย์กลางไม่ควรจะมีขนาดเล็กเกินไป, โปรดดูพารามิเตอร์.

4.แสงระบุและปุ่ม.

• เมื่อไฟledสีแดง( ชาร์จ) อยู่บน, แบตเตอรี่จะเรียกเก็บอย่างยิ่งขึ้น; เมื่อไฟledสีแดงจะกระพริบ, แบตเตอรี่จะเรียกเก็บเงินได้ในแรงดันไฟฟ้าคงที่mppt; เมื่อไฟledสีแดงเป็นผู้ทรงออกค่าใช้จ่าย
• เมื่อไฟledสีเขียว( โหลด) อยู่บน, โหลดการทำงาน; เมื่อไฟledสีเขียว( โหลด) ถูกปิด, โหลดการทำงานหยุด.
• สามแบตเตอรี่นำ, แสงนำขึ้นเมื่อ0~1, มันแสดงให้เห็นแรงดันไฟฟ้าต่ำ, 3ไฟledขึ้นแสดงแบตเตอรี่ที่ชาร์จไฟเต็ม,
• แสงนำขึ้น2แสดงสถานะปกติ.

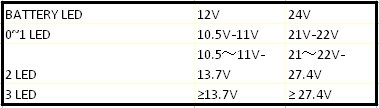

แบตเตอรี่บ่งชี้แรงดันนำการทำงานพื้นที่:

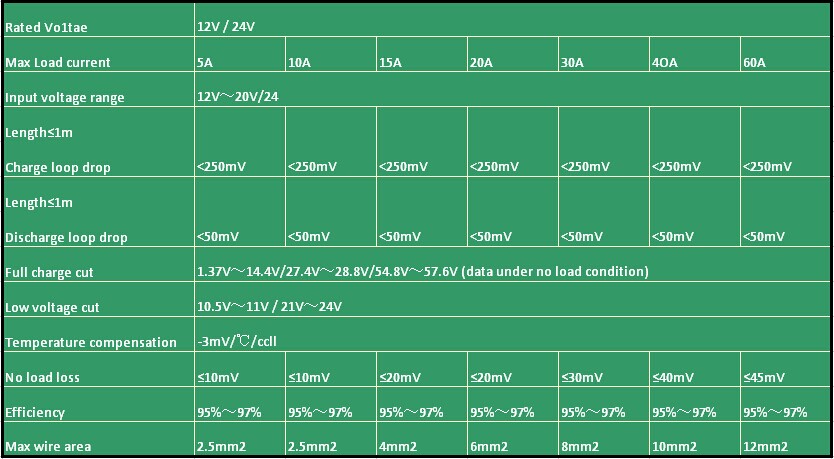

5.พารามิเตอร์
